Hardware - Mainboard
Connessione pannello SSI standard 24 pin per led e pulsanti front panel chassis (24-pin SSI front panel connector)

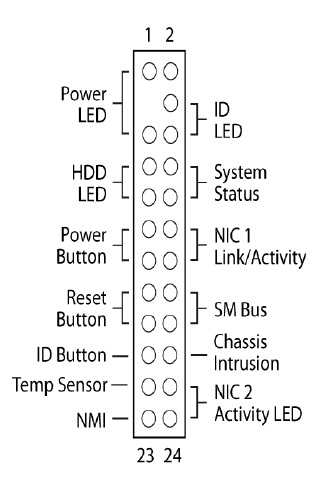

Di seguito lo schema e la pinout list per collegare una scheda madre intel con uno chassis di terze parti che non prevede questo connettore.

Pin Signal name Description Pin Signal name Description
1 P3V3_STBY Power LED 2 P3V3_STBY Front Panel Power
3 Key No Connection 4 P5V_STBY ID LED
5 FP_PWR_LED_N Power LED - 6 FP_ID_LED_BUF_N ID LED -
7 P3V3 HDD Activity LED 8 FP_LED_STATUS_GREEN_N Status LED Green -
9 LED_HDD_ACTIVITY_N HDD Activity LED - 10 FP_LED_STATUS_A MBER_N Status LED Amber -
11 FP_PWR_BTN_N Power Button 12 NIC1_ACT_LED_N NIC 1 Activity LED -
13 GND Power Button Ground 14 NIC1_LINK_LED_N NIC 1 Link LED -
15 BMC_RST_BTN_N Reset Button 16 SMB_SENSOR_3V3STB_DATA SMB Sensor DATA
17 GND Reset Button Ground 18 SMB_SENSOR_3V3STB_CLK SMB Sensor Clock
19 FP_ID_BTN_N ID Button 20 FP_CHASSIS_INTRU Chassis Intrusion
21 FM_SIO_TEMP_SENSOR Front Panel Temperature Sensor 22 NIC2_ACT_LED_N NIC 2 Activity LED -
23 FP_NMI_BTN_N NMI Button 24 NIC2_LINK_LED_N NIC 2 Link LED -
